Guindeau électrique vertical 12V | 500W VX1 de LEWMAR

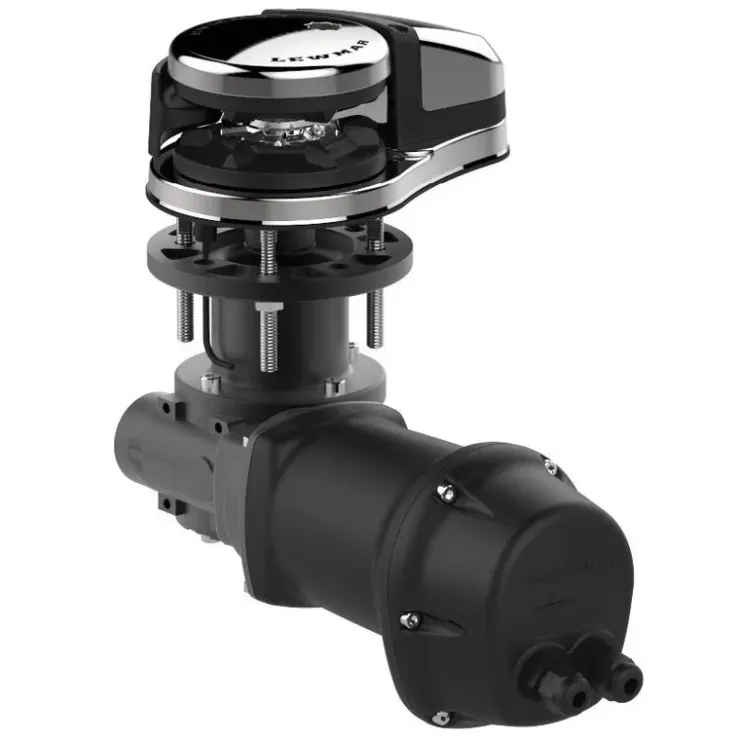

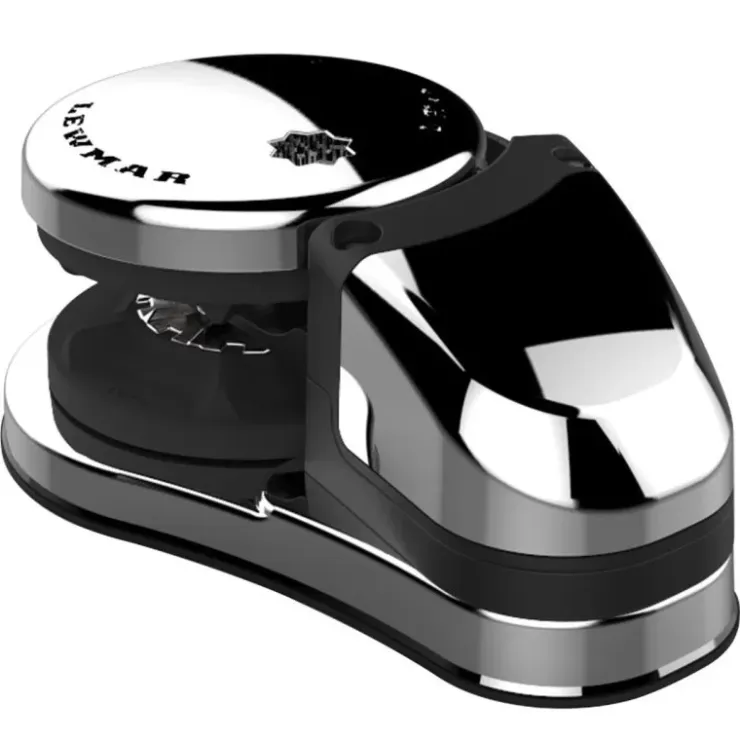

Le LEWMAR VX1 est un guindeau électrique alimentation 12V d’une puissance de 500W pour voilier et bateau de 6 à 9 m. En inox, ce guindeau est très résistant et durable. Avec barbotin mixte pour chaîne de ø 6, 7 et 8 mm.

Est-il encore nécessaire de présenté LEWMAR, acteur majeur dans la fourniture d’équipements de plaisance. L’entreprise s’est distinguée par ses produits à haute technicité tels que les winchs, guindeaux, propulseurs d’étrave, des systèmes de direction, panneaux et hublots, bien d’autres domaines encore. Les produits sont fabriqués dans l’usine de Havant au Royaume-Unis, et s’exporte aux États-Unis ou dans toute l’Europe sur les bateaux neufs ou en restauration.

Un guindeau de qualité

Le guindeau VX1 500 W LEWMAR dispose d’un axe vertical. Il se fixera sur le pont, ou selon la configuration de votre bateau, il pourra se loger dans la baille à mouillage. Doté d’un barbotin mixte, il est proposé en barbotin pour châine de ø 6-7 mm ou 8 mm. Dans les deux cas, il convient pour cordage de 12 à 16 mm.

Comme tous les guindeaux de la célèbre marque anglo-saxonne, il est livré en standard avec un aimant et le capteur de compteur de chaine.

Léger et discret, il trouvera sa place sur une unité de moins de 9 m, selon le poids et la taille de votre bateau, et la profondeur de la zone de navigation généralement fréquentée.

Comment installer le guindeau électrique VX1 500 W 12 V LEWMAR sur mon bateau ?

Tout d’abord, choisir le bon emplacement à l’aide du gabarit de perçage fournit avec votre guindeau, la surface doit être la plus plane possible.

La sortie de chaine doit être le plus alignée possible au rouleau du davier.

L’angle idéal entre la chaine et le pont est d’environ 5°, afin d’assurer une bonne circulation et d’éviter un éventuel ragage.

Les surfaces supérieure et inférieure doivent être le plus parallèles possible, dans le cas contraire, il sera nécessaire de compenser par ajout de matière. LEWMAR recommande une épaisseur de pont minimum de 40 mm.

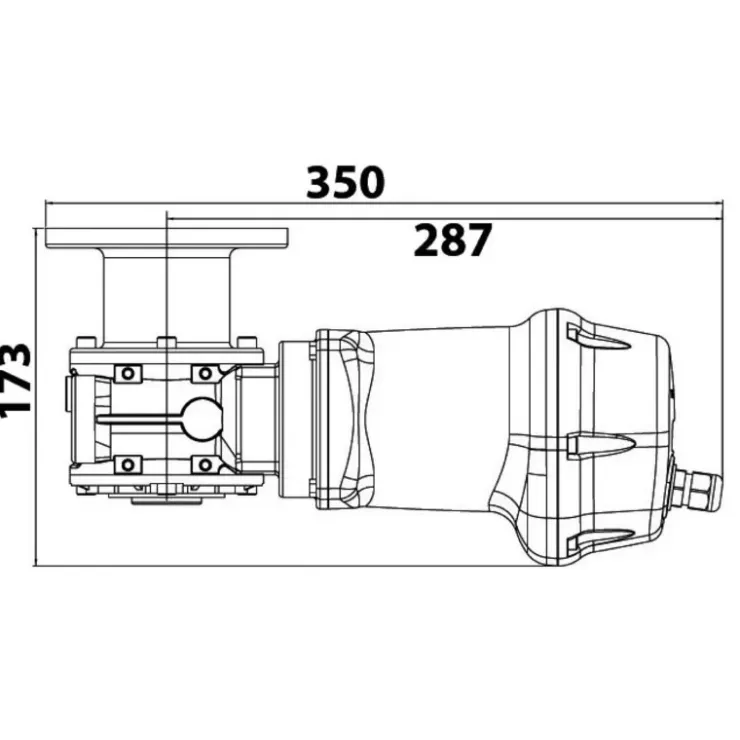

Le motoréducteur peut être orienté de différentes manières selon la configuration de votre baille à mouillage

La baille à mouillage doit être suffisamment profonde pour ne pas risquer un bourrage de la chaine

L’emplacement étant déterminé, procédez au perçage des trous, puis protégez les tranches à l’aide d’un enduit, mastic, résine ou peinture, une matière qui fera barrière contre l’infiltration de l’humidité par capillarité.

L’implantation du guindeau étant préparée, vous pouvez serrer les 4 goujons sur la base en utilisant le méplat, jusqu’à ce qu’ils touchent le fond de leur emplacement.

Insérez le joint plat sous le guindeau, éventuellement vous pouvez mettre du  autour des goujons afin d’améliorer l’étanchéité du montage, et positionnez la base sur le pont.

Avant d’assembler le motoréducteur et l’arbre, graisser légèrement l’arbre et toutes pièces mobiles. Utilisez du  sur le filetage.

Comment faire la connexion électrique du guindeau ?

Le guindeau étant dans son logement, il ne vous reste plus qu’à procéder au câblage électrique. Il est nécessaire de bien proportionner la section de vos câbles de puissance. En effet, 500 W équivaut a un courant de 42 A, donc la section de câble doît être à minium de 16 mm² entre la batterie et le guindeau.

Le guindeau est livré avec son relai de montée/descente, par contre il convient de prévoir en plus un .

Caractéristiques techniques du kit guindeau électrique VX1 500 W 12 V LEWMAR

• Alimenation : 12 V DC
• Puissance : 500 W
• Consommation : 42 A
• Protection recommandé : 70 A
• Matériau : inox 316 et composite haute qualité
• Protection IP du motoréducteur : IP67
• Charge de travail : 169 kg
• Charge maximale : 675 kg
• Vitesse de relevage : 25 m / min
• Poids : 12,5 kg
• Débrayable
• Barbotin : mixte
• Pour chaîne : ø 6-7 mm ou 8 mm (selon modèle)
• Compatibilité des chaînes


  6 – 7 mm	6 mm DIN766, 6 mm ISO4565, 7 mm DIN766, 7 mm ISO4565, 1/4” ACCO ISO G43 (G4)1/4” ACCO BBB (3B)
  8 mm	8 mm DIN766, 8 mm ISO4565, 5/16” ACCO ISO G43 (G4)

Composition de la livraison

• Guindeau
• Relai électrique
• Interrupteur à bascule
