Guindeau Eagle 12 V 1400 W QUICK pour bateau

QUICK met à profit ses savoirs faire dans de multiples domaines liés au nautisme, et se distingue en particulier dans les luminaires intérieurs et extérieurs, les chauffes-eau, les propulseurs d’étrave et de poupe, les stabilisateurs gyroscopiques, mais aussi l’univers du mouillage. De nombreuses unités neuves sont équipées par les guindeaux QUICK. Grâce à ses innovations et à la qualité de son matériel, l’enseigne italienne a su répondre aux exigences du nautisme, ce qui en a fait avec le temps un acteur majeur du domaine.

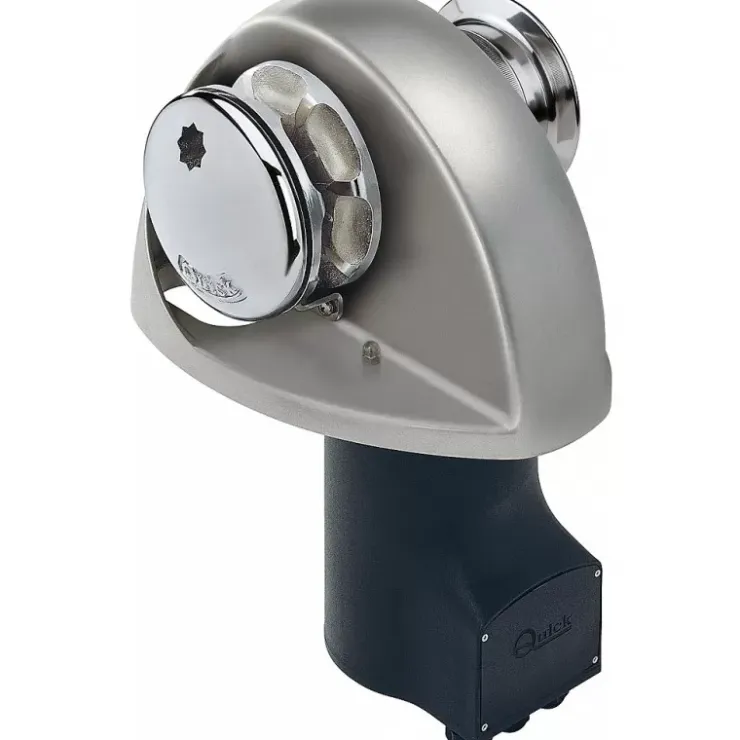

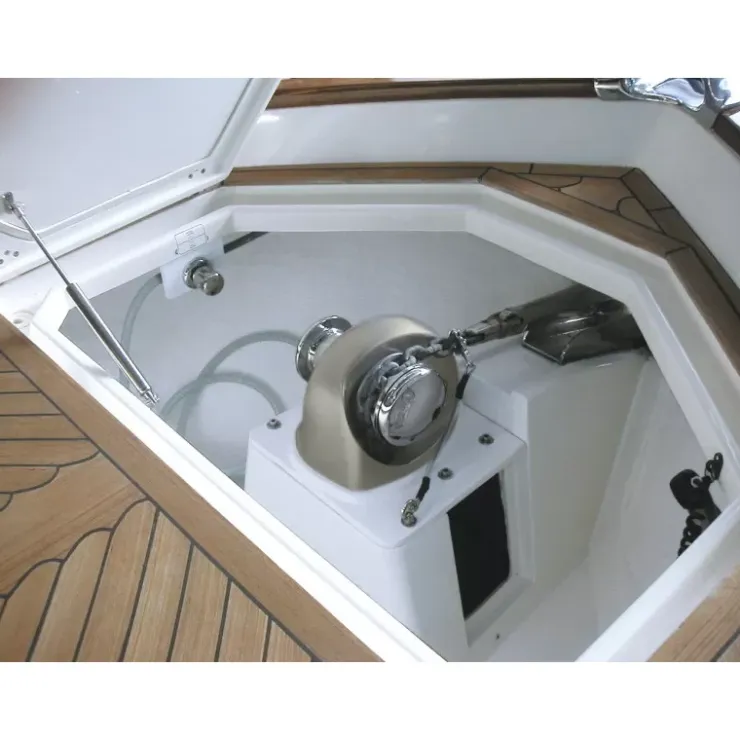

Le guindeau Eagle 12 V 1400 W QUICK dispose d’un axe horizontal, nous le proposons au choix avec un barbotin pour de la chaine de 8 ou 10 mm. Selon la configuration de votre bateau, vous pourrez l’implanter dans la baille à mouillage ou sur le pont. Le moteur vertical est étanche, et sera protégé des projections d’eau sous le pont.

Tous les barbotins proposés par QUICK sont équipés d’aimants, ainsi en connectant un , vous connaitrez la longueur de chaine déployée ou restante.

Selon le type de bateau et la zone de navigation concernée, ce guindeau sera idéal pour remonter l’ancre d’un bateau d’environ 9 à 14 m.

La légèreté s’explique par le corps en aluminium anodisé, sans renier sur la fiabilité, performance et durabilité. La poupée et le barbotin sont quant à eux en inox 316.

Comment installer mon Guindeau Eagle 12 V 1400 W QUICK de façon optimale ?

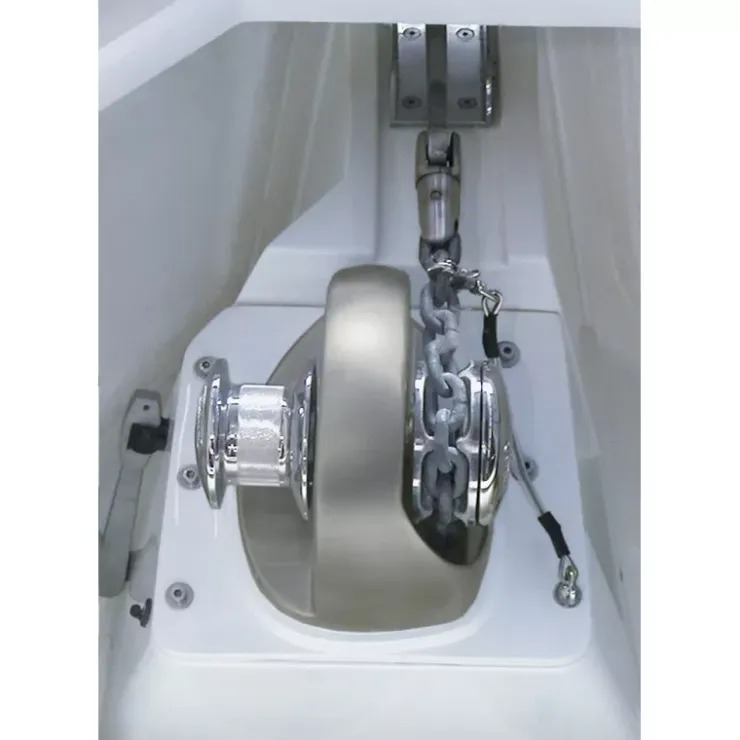

Implantation du guindeau

• La sortie de chaine du barbotin et le davier doivent être dans le même axe.

• La surface qui recevra le guindeau sera plate et les parties supérieure et inférieure parallèles.
• L’épaisseur du pont doit être comprise entre 35 et 65 mm
• Pour que la chaine s’étale correctement dans la baille à mouillage, celle-ci sera profonde d’au moins 40 cm.

• La hauteur du guindeau est également importante. En effet, il doit être à la même hauteur ou légèrement au-dessus du davier, afin d’éviter le ragage de la chaine.
• L’emplacement étant défini, positionner le gabarit, et percer les différents trous
• Pour protéger les tranches percées, après avoir dépoussiéré les surfaces, appliquer une résine, peinture ou enduit etc
• Positionner le joint caoutchouc, puis le guindeau
• Enfin, serrer les écrous sur les tiges filetées en alternance pour un meilleur plaquage.

Fonctionnement

Avec votre guindeau, vous trouverez une manivelle, elle vous permet de contrôler le verrouillage de l’embrayage.

Avant la manœuvre, démarrer votre moteur du bord.

Pour jeter l’ancre : Afin de descendre l’ancre mécaniquement, agir sur l’embrayage à l’aide de la manivelle pour réguler la vitesse. Vous pouvez manoeuvrer électriquement, pour cela verrouiller l’embrayage, puis contrôler la descente avec .

Pour relever l’ancre : Verrouiller l’embrayage, puis contrôler la remontée avec le bouton « up » de votre  ou de votre . La chaine doit rester le plus vertical possible.  étant remontée sur le davier, mettre un bout pour la sécuriser.

Caractéristiques techniques du guindeau Eagle 12 V 1400 W QUICK

• Tension : 12 V
• Force de traction maximale instantanée : 1450 kg
• Charge de travail
  • Force de relevage : 150 kg
  • Charge de rupture : 450 kg
• Vitesse de relevage
  • A la charge de travail : 17,5 m/min
  • Maximale : 37,6 m/min
• Section de câblage minimale : 50 mm²
• Disjoncteur de protection : 100 A
• Poids :
  • Modèle avec poupée : 23,7 Kg

Contenu de la livraison

• Guindeau
• Barbotin mixte chaine et cordage, 8 et 10 mm ISO & DIN766
• Relais d’inverseur
• Capteur compteur de chaine intégré
• Joint de fixation
• Manivelle
• Visserie
• Gabarit de perçage
• Manuel d’utilisateur
• Conditions de garantie

Vous trouverez ci-dessous le manuel d’utilisation, comportant davantage de détails techniques et recommandations.
