ULTRAFLEX Kit GoTech OBS jusqu’à 115 CV pour bateau à moteur hors-bord

est un des leaders mondiaux des systèmes de direction et de commande pour le secteur nautique.

Ce kit GoTech est un kit de direction adapté pour des vedettes équipé d’un seul moteur hors-bord ayant une puissance inférieure à 115 CV. Il respecte les normes ISO 10592 et CE 95/25. Attention, il est conseillé de ne pas installer ce kit pour une vedette allant à plus de 40 Nœuds.

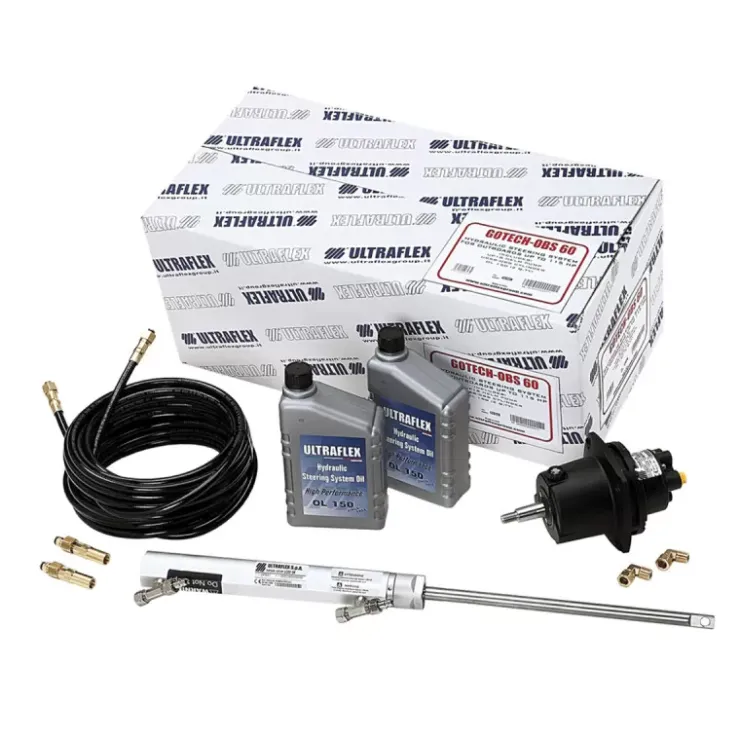

L’ensemble comprend :

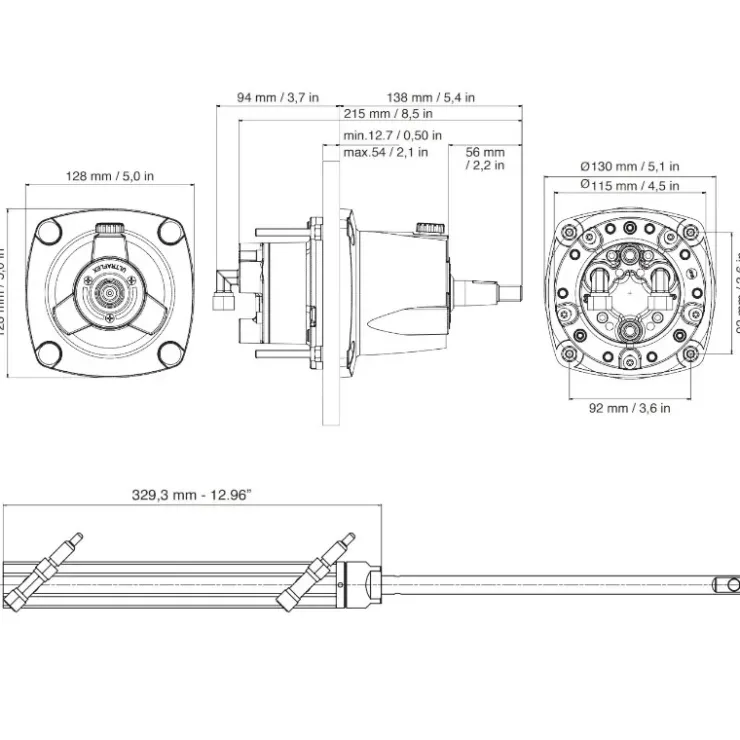

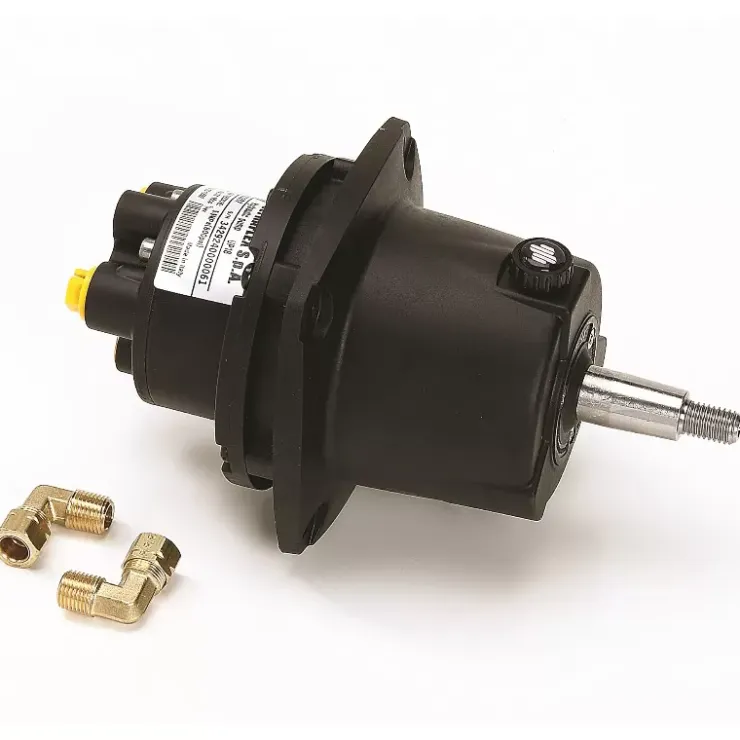

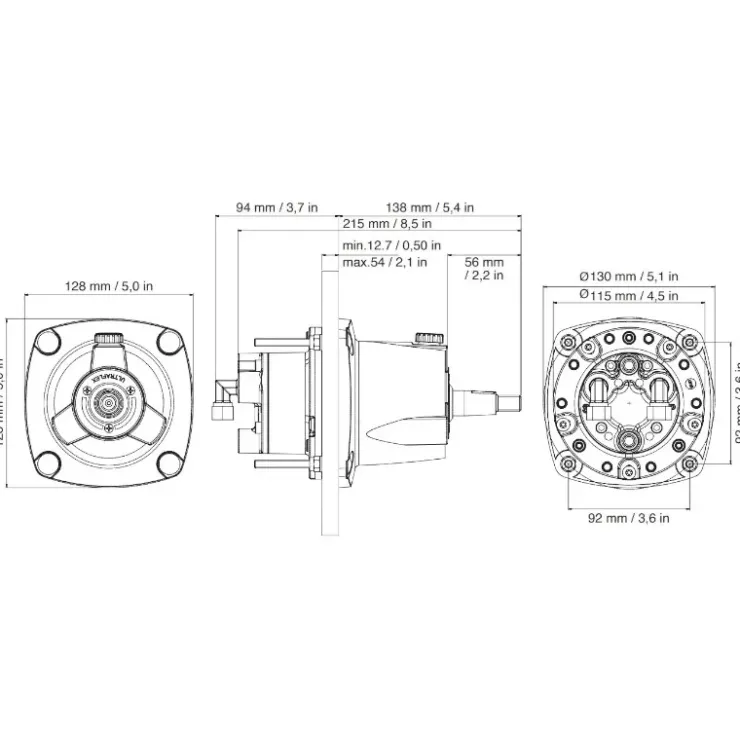

Une Pompe UP18 avec flasquage Intermédiaire :

Cette pompe intègre un clapet anti-retour pour verrouiller la direction. Le boitier de cette pompe est conçu en composite ce qui permet une grande résistance à la corrosion. Elle peut accueillir un volant de 20″ soit 508 mm maximum, l’axe de connexion du volant est de 3/4′ et la pompe pèse 3.8 Kg. Enfin, la pompe développe un débit de 18 cm3. Cette pompe résiste à une pression de 55 bar.

*Elle comprend bien évidemment les raccords nécessaires à son montage. La pompe

Un vérin UC68-OBS à montage latéral :

Ce vérin peut être installé à tribord ou à bâbord de votre moteur Hors-bord. Avec un diamètre intérieur de 25 mm et une course de 203 mm, le vérin UC68-OBS développe une poussée comprise entre 185 et 270 Kg. Pour ce vérin, le débit est de 68 cm³. Ce vérin à un poids de 8 Kg. Ce vérin peut équiper des systèmes monomoteur / bi motorisé ou monomoteur avec deux postes de pilotages.

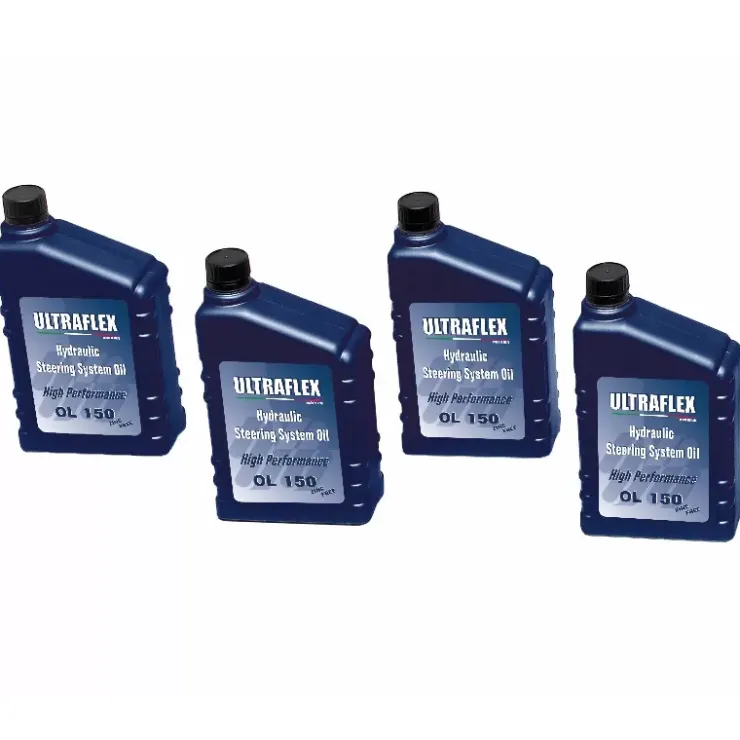

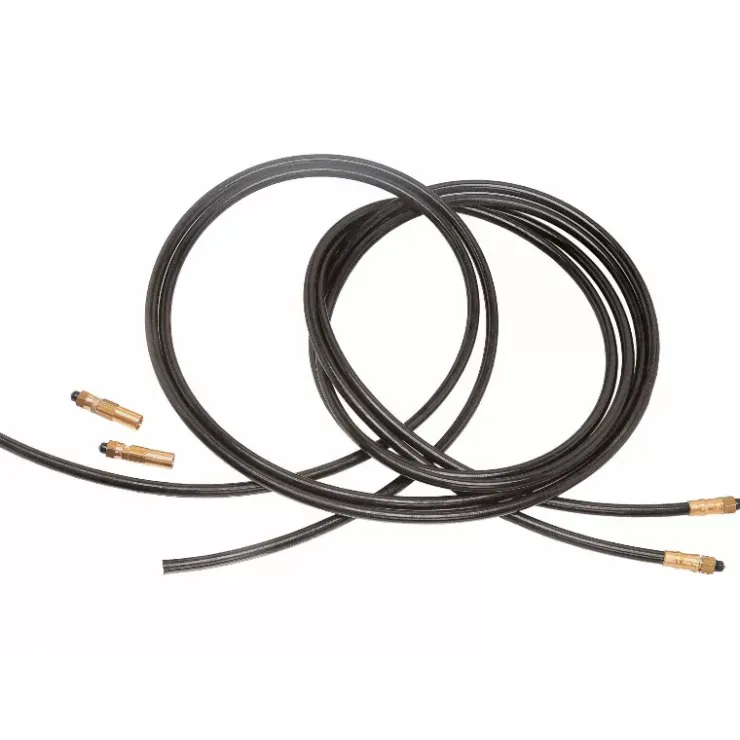

Deux tuyaux hydrauliques flexibles KIT OB-GT/M ainsi que deux litres d’huiles :

Ces deux tuyaux hydrauliques ont un diamètre de 1/4″ et une longueur de 6 mètres que vous pourrez couper suivant la longueur désirée. Ces tuyaux sont sertis et possèdent des raccords munis d’écrous tournants. L’huile fournie suit la norme ISO-VG15. Ce tuyau résiste à pression maximum de 55 bars (800 psi). Ne pas pincer le tuyau. Appliquer un rayon minimum de 75 mm au niveau de la pompe et de 250 mm au niveau du vérin.

Lors de l’installation du tuyau, il est très important de laisser de la longueur au niveau du vérin.

Cette installation permettra de faire 3.7 tours de volants. (À savoir que lorsque votre volant peut effectuer 3 tours, la direction sera assez dure, au-delà de 6 tours, la direction sera assez floue.)

Caractéristiques techniques du Kit GoTech OBS jusqu’à 115 CV

• Pompe
  • Poids : 3,8 Kg
  • Débit : 18 cm3
  • Axe : 19 mm / 3/4″
  • Raccords tuyau : 6,3 mm / 1/4″
• Vérin
  • Poids : 8 Kg
  • Débit : 68 cm3
  • Course : 203 mm / 8″
  • Diamètre intérieur : 5 mm /  0,98″
  • Raccord tuyau : 9,5 mm / 3/8″
  • Poussée : 185 / 270 Kg
• Tuyau
  • Longueur : 6m / 19,7′
  • Diamètre Interne : 6,3 mm / 1/4″
  • Rayon minimum : 75 mm
• Huile
  • Norme : VG-150
  • Quantité : 2L
  • Point de solidification : <-30°C
• Informations générales
  • Diamètre de volant maximum : 508 mm / 20″
  • Nombre de tours de volant : 3,5 tours (68cm3 / 18cm3 = 3,5)
  • Pour moteurs Hors bord jusqu’à : 115 CV
