Hot Quick Compteur de chaine Smart CHC 12/24V

Tableau compteur de chaine Smart CHC 12/24V QUICK pour bateau

Quick est une entreprise italienne qui conçoit et fabrique des produits de hautes qualités destinés à l’univers nautique. Leur offre est très large, puisqu’ils maitrisent parfaitement les univers de l’éclairage, du mouillage, du chauffe-eau, du propulseur, et même des stabilisateurs gyroscopiques.

Le mouillage de votre bateau est un élément de sécurité. Afin d’assurer une bonne tenue sur l’ancre, il est nécessaire qu’une longueur suffisante de chaine soit déposée au fond de l’eau.

En complément de , il devient indispensable d’installer un compteur de chaine, en effet, selon les conditions de vent, d’environnement, d’expérience de l’équipage, de clarté de l’eau, qui ne s’est pas déjà demandé combien de chaine était descendue.

De plus, si le bateau est équipé de  au poste de barre, le marin pourra jeter l’ancre tout en restant à la barre, grâce au compteur de chaine QUICK Smart CHC, il saura précisément la longueur de chaine libérée. Bien sûr, le contrôle visuel en fin de manœuvre reste indispensable, au moment d’installer le système d’.

Une trop courte longueur vous fera certainement déraper et au contraire, une trop grande longueur entrainera un cercle d’évitage trop important par rapport à l’environnement (cailloux ou autres bateaux).

QUICK, fort de sa solide expérience dans le matériel de précision nautique, propose des afficheurs précis, fiables et innovants.

Comment installer mon compteur de chaine Smart CHC QUICK de façon optimale ?

Le compteur de chaine QUICK est compatible avec tout guindeau QUICK ou autres marques : LOFRANS, ITALWINCH, LEWMAR s’il est équipé d’un capteur avec aimant. Il est possible d’améliorer la précision avec plusieurs aimants.

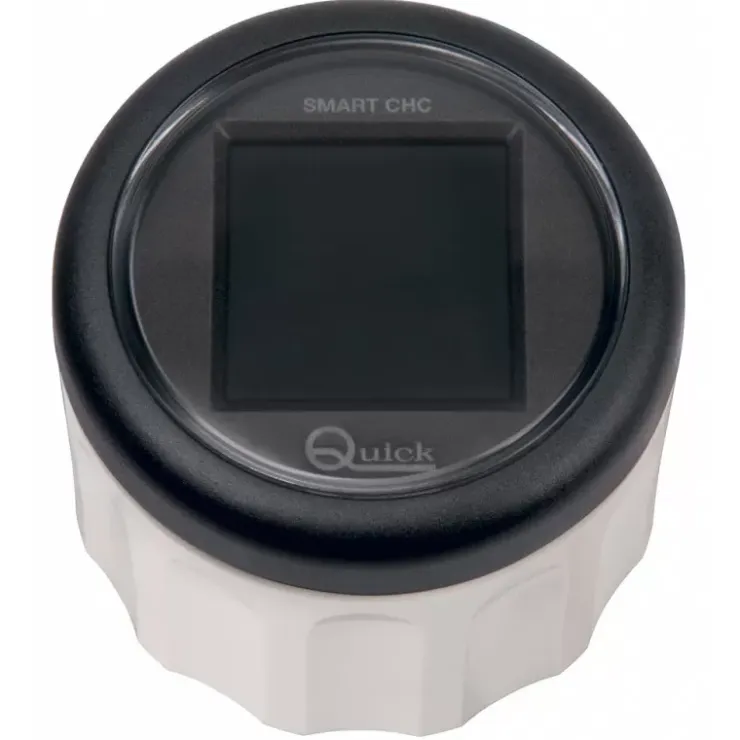

Montage du boitier :

• Déterminer l’endroit le plus approprié pour placer l’écran (une cloison non structurelle, un espace derrière accessible pour le passage du câble et le serrage de la bague
• Éviter les interférences électromagnétiques, en respectant une distance minimum de 25 cm du compas, 50 cm d’un récepteur radio, 1 m d’un émetteur radio
• L’épaisseur du support doit être comprise entre 0,5 et 18 mm.
• La surface doit être plate, lisse et propre.

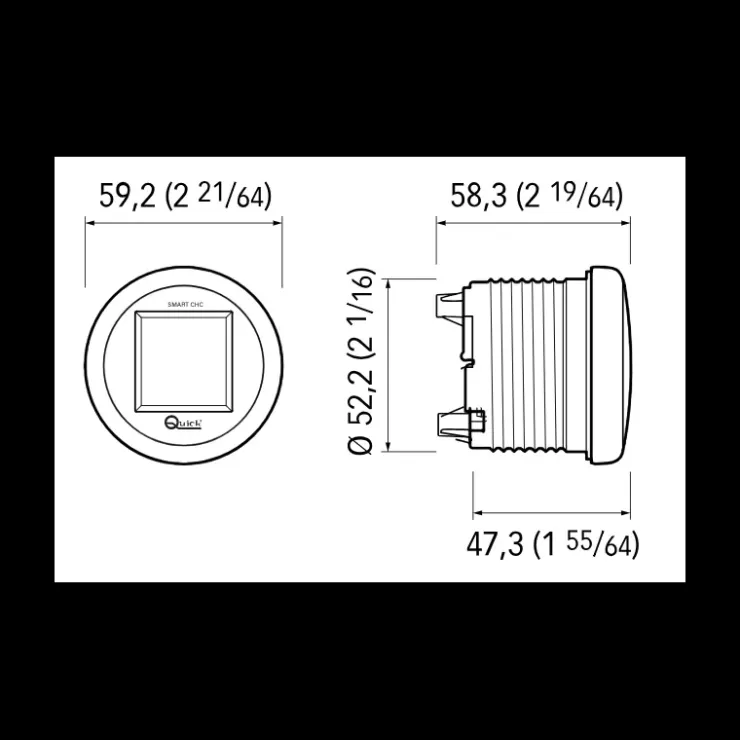

• Réaliser un trou de 52 mm de diamètre avec une scie cloche et ébarber les bords.
• Placer le joint caoutchouc sur l’indicateur et positionner
• La bague de serrage est réversible, choisir le meilleur sens selon l’épaisseur du support
• Visser à la main jusqu’à mettre le joint en légère compression sans serrer de manière excessive.
• Insérer la fiche de connexion, en prenant garde au détrompeur.

Connexion électrique :

• Couper l’alimentation avant de raccorder le compteur de chaine
• Adapter la section de câble à la longueur nécessaire
• Prévoir un fusible de 4A sur l’alimentation du capteur
• Respecter impérativement le code couleur suivant :
  • 1 – Rouge – vers le + batterie
  • 2 – Noir – Vers le – batterie
  • 3 – Noir/bleu – vers l’entrée située sur le capteur du barbotin
  • 4 – Marron – relié au bouton de montée
  • 5 – Vert – Non utilisé, à isoler
  • 6 – Bleu/rouge – relié au bouton de descente
  • 7 – Jaune/Noir – Non utilisé, à isoler
  • 8 – Jaune/rouge – Non utilisé, à isoler

Ci-dessous, nous vous recommandons de télécharger le manuel d’installation, vous y trouverez les recommandations et détails supplémentaires.

Fonctionnement de l’appareil :

Connecter votre smartphone en utilisant l’application Quick Smart CHC, connectivité en technologie NFC (radio) avec iPhone 7 ou plus récent (iOS 14 ou versions ultérieures), Android 6.0 ou versions ultérieures.

Cela permet de :

• Adapter la luminosité
• Choisir l’unité de mesure (pieds ou mètres)
• Remise à 0 de la mesure
• Activation de la fonction chute libre si le guindeau est compatible.

Caractéristiques techniques du compteur de chaine Smart CHC QUICK

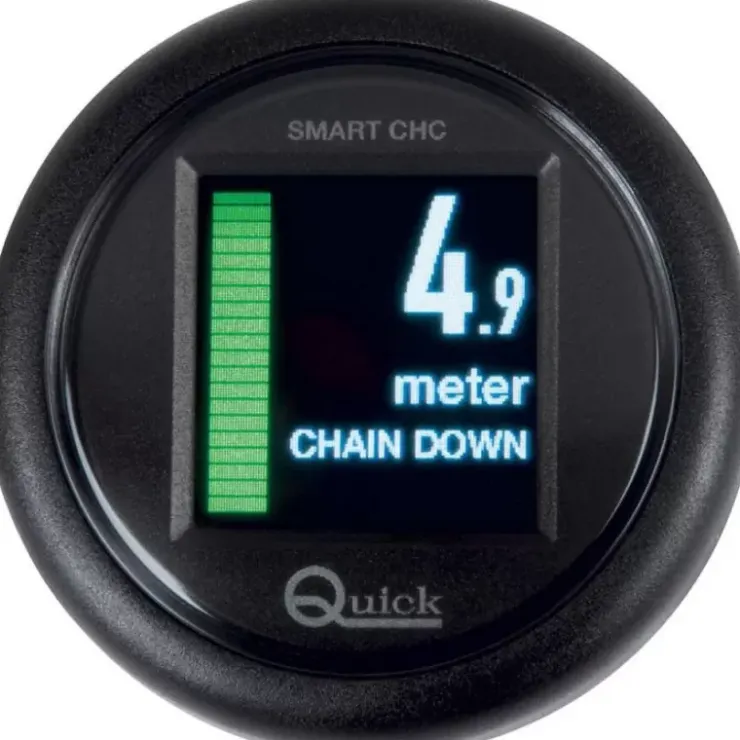

• Écran TFT couleur offrant une bonne visiblement même à la lumière du soleil
• Étanchéité : IP67
• Tension : 12 ou 24 V
• Plage de température : -20°C à +70°C
• Mesure en mètres ou en pieds
• Compatible avec les guindeaux ayant le mode largage rapide de la chaine.
• Alerte de tension faible

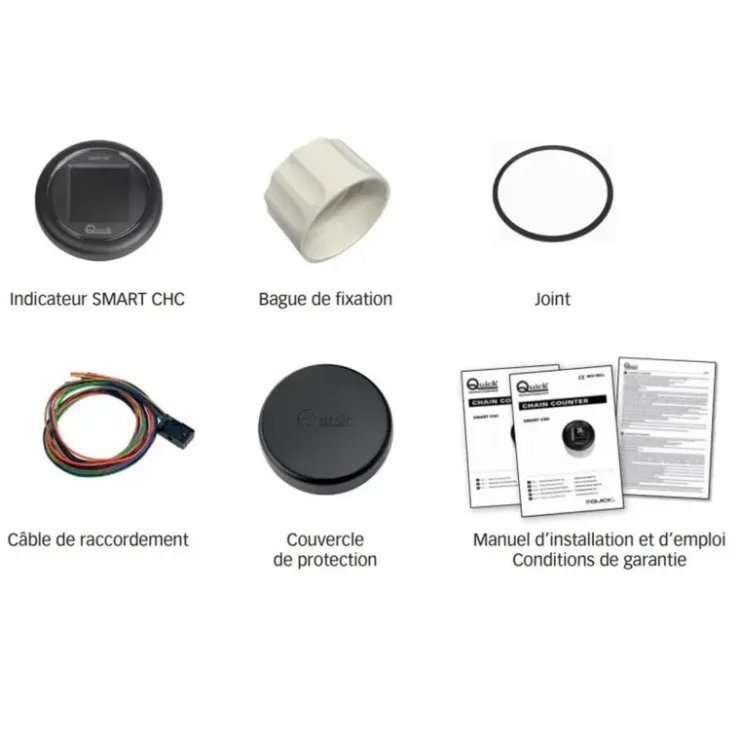

Contenu de la livraison

• Indicateur Smart CHC
• Bague de fixation
• Joint d’étanchéité
• Couvercle de protection
• Câble de raccordement
• Manuel d’installation et mode d’emploi
