Outlet Quick Guindeau Genius GP2 24 V | 800 W – 8 mm – Sans Poupée

Guindeau électrique Genius 24 V 800 W QUICK pour voilier ou bateau à moteur

L’entreprise italienne QUICK est devenue avec le temps une marque incontournable dans l’univers nautique ; Leur offre est très complète. Elle propose de l’éclairage intérieur, extérieur et même sous-marin, des propulseurs, des chauffes-eau, des stabilisateurs gyroscopique, sans oublier évidemment leurs solutions de mouillage.

De nombreux accessoires sont montés d’usine sur les bateaux neufs, les constructeurs font confiance à la marque italienne.

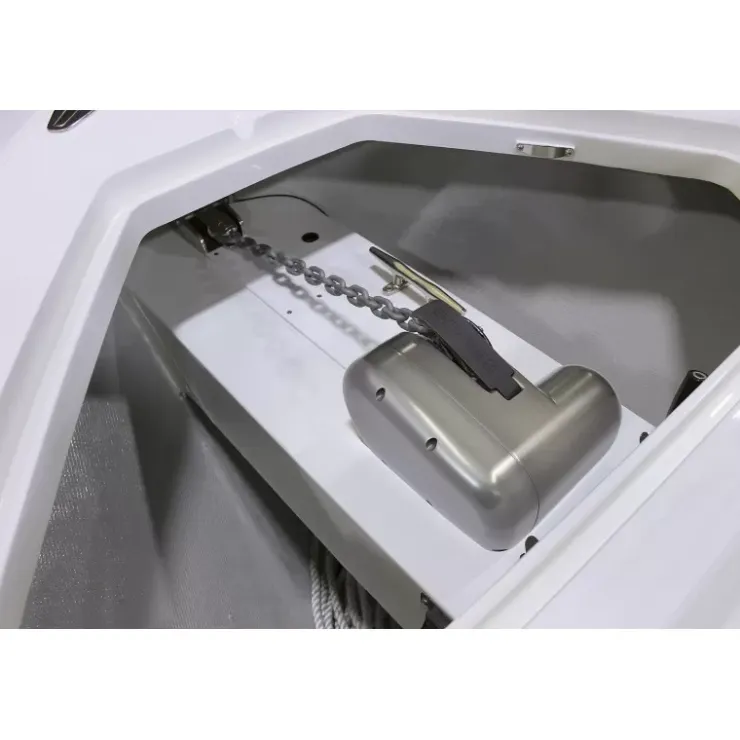

Le guindeau Genius 24 V 800 W QUICK dispose d’un axe horizontal, nous le proposons au choix avec un barbotin pour de la chaine de 6 mm. Il se fixera sur le pont ou dans la baille à mouillage. Son moteur est protégé dans le corps du guindeau en aluminium anodisé.

QUICK intègre systématiquement un aimant capteur, en l’associant à un , vous connaitrez précisément la longueur déployée ou restante.

Il sera idéal pour équiper un bateau d’environ 7-10 m, selon le poids et la taille de votre bateau et la profondeur de la zone de mouillage généralement fréquentée.

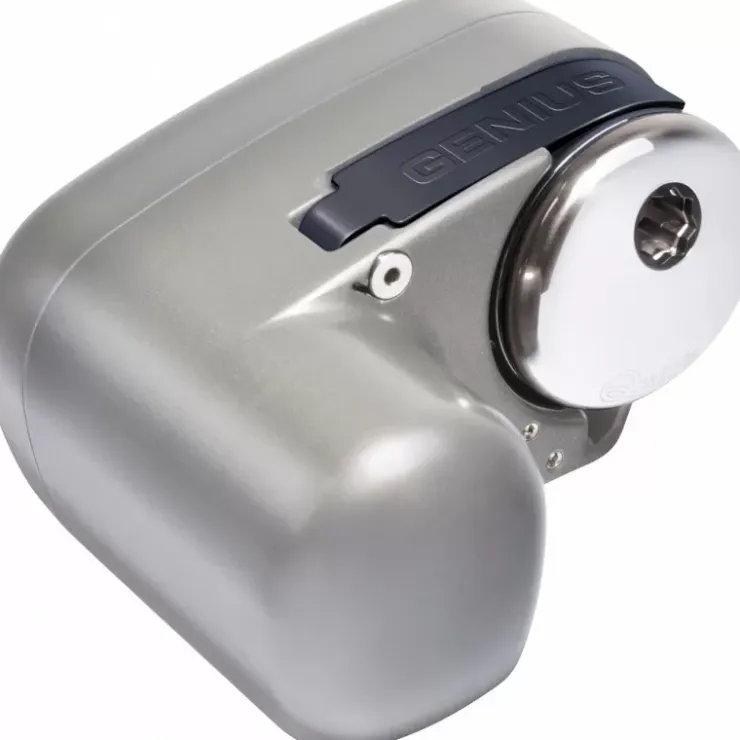

Ce guindeau est hyper compact, et sa légèreté s’explique par le corps en aluminium anodisé, sans renier sur la fiabilité, performance et durabilité. La poupée et le barbotin sont quant à eux en inox 316.

Comment poser simplement le guindeau à axe horizontal Genius 24 V 800 W QUICK ?

Définir l’implantation du guindeau

• Aligner la sortie de chaine du barbotin et le davier doivent

• La surface qui recevra le guindeau sera plate et les parties supérieure et inférieure parallèles.
• L’épaisseur du pont doit être comprise entre 20 et 40 mm

Pour que la chaine s’étale correctement dans la baille à mouillage, celle-ci sera profonde d’au moins 40 cm.

• La hauteur du guindeau n’est pas à négliger. En effet, il doit être à la même hauteur ou légèrement au-dessus du davier, afin d’éviter le ragage de la chaine.
• L’emplacement étant défini, mettre en place le gabarit, et percer les différents trous
• Pour éviter l’infiltration d’eau au niveau des perçages, après avoir nettoyé les surfaces, appliquer une résine, peinture ou enduit etc
• Positionner le guindeau
• Enfin, serrer les écrous sur les tiges filetées en alternance pour un meilleur plaquage.

L’utilisation du guindeau ?

Toujours démarrer le moteur avant d’utiliser votre guindeau.

La manivelle permet de verrouiller (sens horaire) ou déverrouiller (sens antihoraire) l’embrayage.

Pour jeter l’ancre : Afin de descendre l’ancre mécaniquement, agir sur l’embrayage à l’aide de la manivelle pour réguler la vitesse. Vous pouvez manœuvrer électriquement, pour cela verrouiller l’embrayage, puis contrôler la descente avec .

Pour remonter l’ancre : une fois l’embrayage du barbotin correctement verrouillé, appuyer sur le . Essayer de garder la chaine la plus verticale possible. Contrôler la remontée jusqu’à positionner l sur le davier.

Caractéristiques et détails techniques du guindeau électrique Genius 24 V 800 W QUICK

• Tension : 24 V
• Force de traction maximale instantanée : 900 kg
• Charge de travail
  • Force de relevage : 120 kg
  • Charge de rupture : 350 kg
• Vitesse de relevage
  • À la charge de travail : 20,1 m/min
  • Maximale : 29,6 m/min
• Section de câblage minimale : 10 mm²
• Disjoncteur de protection : 40 A
• Poids :
  • Modèle sans poupée : 10,2 Kg
  • Modèle avec poupée : 11,5 Kg

Composition de la livraison

• Guindeau
• Barbotin mixte chaine et cordage, 8 mm ISO & DIN766
• Relais d’inverseur
• Capteur compteur de chaine intégré
• Joint de fixation
• Manivelle
• Visserie
• Gabarit de perçage
• Manuel d’utilisateur
• Conditions de garantie

Vous trouverez ci-dessous le manuel d’utilisation, comportant davantage de détails techniques et recommandations.
