Quick Guindeau Eagle 12 V | 500 W – 6mm

Guindeau Eagle 12 V 500 W QUICK pour bateau

L’entreprise italienne QUICK est devenue avec le temps une marque incontournable dans l’univers nautique ; Leur offre est très complète. Elle propose de l’éclairage intérieur, extérieur et même sous-marin, des propulseurs, des chauffes-eau, des stabilisateurs gyroscopique, sans oublier évidemment leurs solutions de mouillage.

De nombreux accessoires sont montés d’usine sur les bateaux neufs, les constructeurs font confiance à la marque italienne.

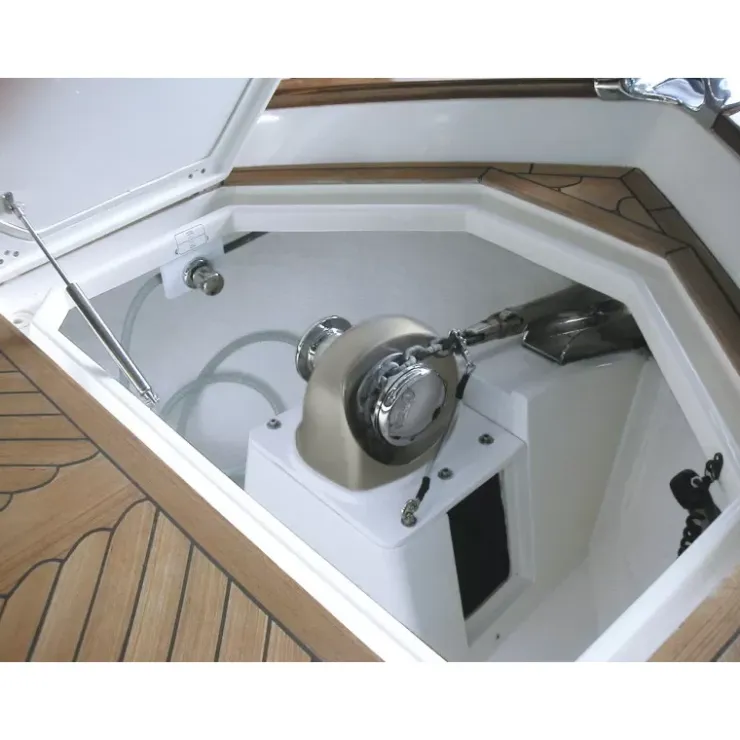

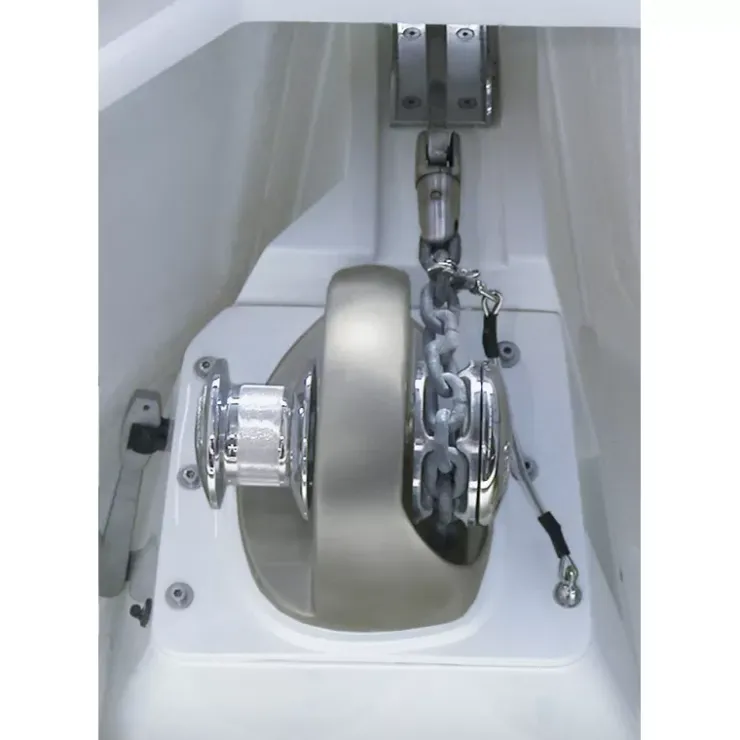

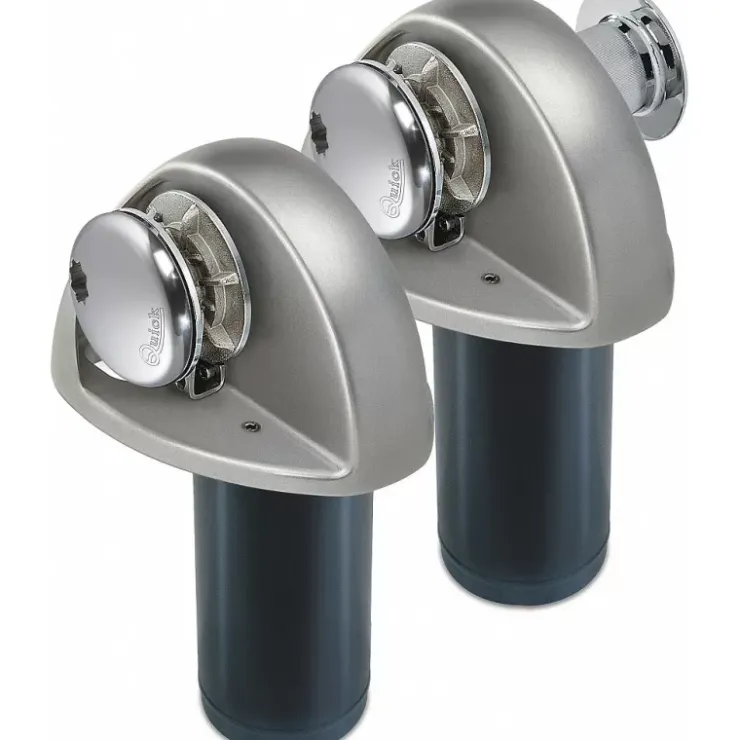

Le guindeau Eagle 12 V 500 W QUICK, avec son axe horizontal et son barbotin de 6 mm, se décline avec ou sans poupée. Le guindeau se fixera sur le pont ou dans la baille à mouillage, dans les 2 situations le moteur, orienté verticalement, sera protégé des projections d’eau.

QUICK intègre systématiquement un aimant capteur, en l’associant à un , vous connaitrez précisément la longueur déployée ou restante.

Il sera idéal pour équiper un bateau d’environ 6-9 m, selon le poids et la taille de votre bateau et la profondeur de la zone de mouillage généralement fréquentée.

La base du guindeau est en aluminium anodisé, ce qui le rend léger et lui confère une grande résistance au milieu salin. La poupée est en inox 316.

Comment installer mon Guindeau Eagle 12 V 500 W QUICK de façon optimale ?

Implantation du guindeau

• Aligner le plus possible la sortie de chaine du barbotin au davier.

• La surface du pont doit être plane, sinon compenser en ajoutant de la matière.
• L’épaisseur du pont doit être comprise entre 20 et 40 mm
• La baille à mouillage doit être suffisamment profonde pour accueillir la chaine, minimum 40 cm.

• Hauteur d’implantation : Afin d’éviter un éventuel ragage de la chaine sur la base du guindeau, le barbotin doit se situer en dessous du davier, (5° maximum) ou à la même hauteur.
• Positionner le gabarit de perçage, et percer les différents trous : Goujons, passage de chaine, moteur
• Nettoyer les trous et protéger les tranches de l’humidité en appliquant une résine, peinture, enduit etc.
• Positionner le joint caoutchouc entre le pont et la partie supérieure du guindeau.
• Mettre le guindeau dans son logement
• Visser les 4 écrous sur les goujons, sans oublier les rondelles frein. Serrer en quinconce les écrous

Fonctionnement

La manivelle permet de verrouiller (sens horaire) ou déverrouiller (sens antihoraire) l’embrayage.

Pour jeter l’ancre : Serrer l’embrayage à l’aide de la manivelle, puis contrôler la descente avec  . Il est possible de faire descendre l’ancre mécaniquement, en régulant la vitesse avec la manivelle.

Pour remonter l’ancre : Verrouiller l’embrayage avec la manivelle, puis appuyer sur le bouton « up » de votre  ou de votre . Lors de la remontée, la chaine doit rester le plus vertical possible.  étant remontée sur le davier, mettre une garcette en sécurité.

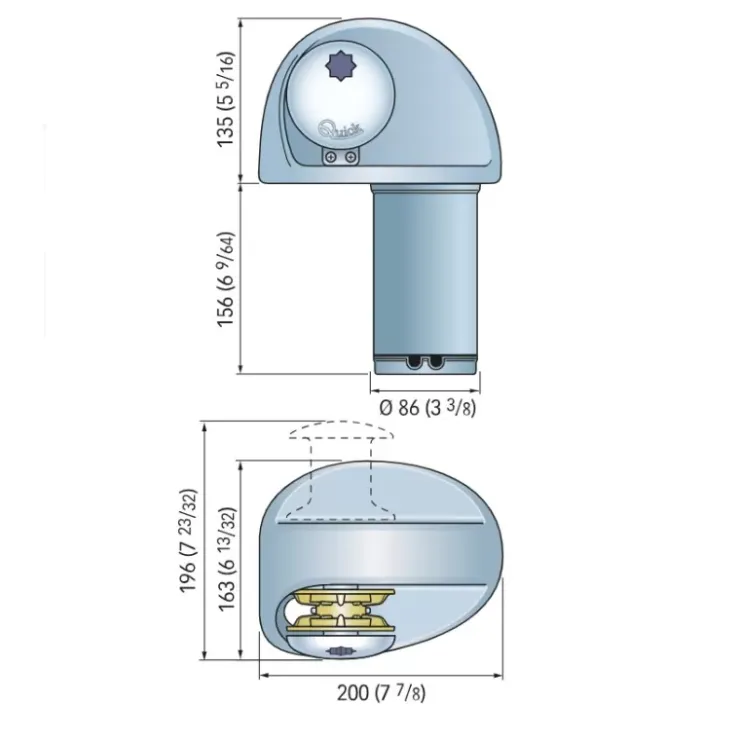

Caractéristiques techniques du guindeau Eagle 12 V 500 W QUICK

• Tension : 12 V
• Force de traction maximale instantanée : 630 kg
• Charge de travail
  • Force de relevage : 80 kg
  • Charge de rupture : 250 kg
• Vitesse de relevage
  • A la charge de travail : 16,2 m/min
  • Maximale : 26,3 m/min
• Section de câblage minimale : 16 mm²
• Disjoncteur de protection : 60 A.
• Poids :
  • Modèle sans poupée : 8 Kg
  • Modèle avec poupée : 9,3 Kg

Contenu de la livraison

• Guindeau
• Barbotin mixte chaine & cordage, 6 mm ISO & DIN766
• Relais d’inverseur
• Capteur compteur de chaine intégré
• Joint de fixation
• Manivelle
• Visserie
• Gabarit de perçage
• Manuel d’utilisateur
• Conditions de garantie

Ci-dessous, nous vous recommandons de télécharger le manuel d’installation, vous y trouverez les recommandations et détails supplémentaires.
