Guindeau Eagle 12 V 700 W QUICK pour bateau

L’entreprise italienne QUICK est une référence du secteur nautique. Elle est devenue leader sur le marché des produits nautiques à haute technicité, grâce à son expertise dans la fabrication et l’assemblage des luminaires, mais aussi des chauffes-eau, des stabilisateurs gyroscopiques, des propulseurs d’étrave et de poupe. Elle est également reconnue pour ses solutions de mouillage de haute qualité.

De nombreux constructeurs de nouvelles unités choisissent de monter les guindeaux QUICK. Soucieuse de la qualité et l’innovation, l’entreprise est devenue un partenaire de confiance pour les professionnels de l’industrie nautique.

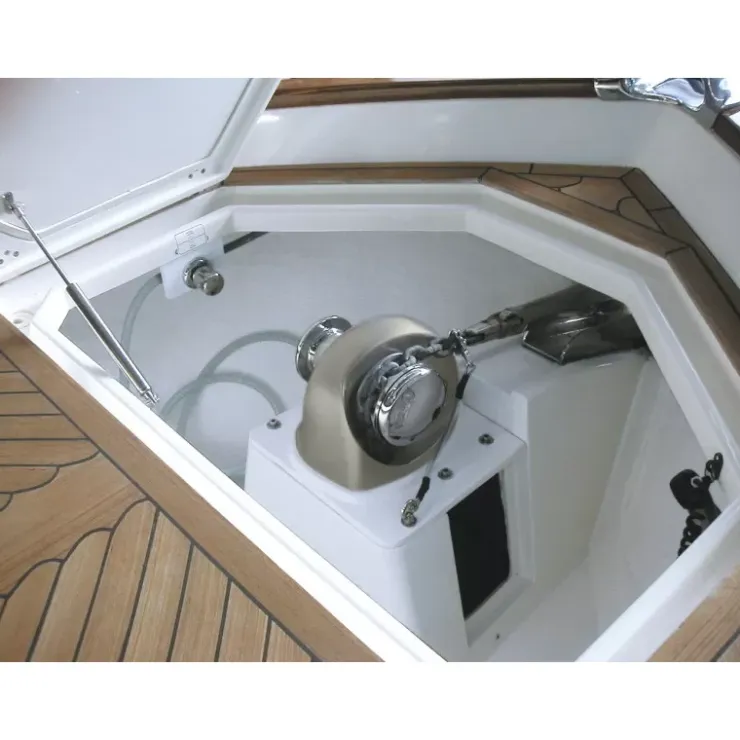

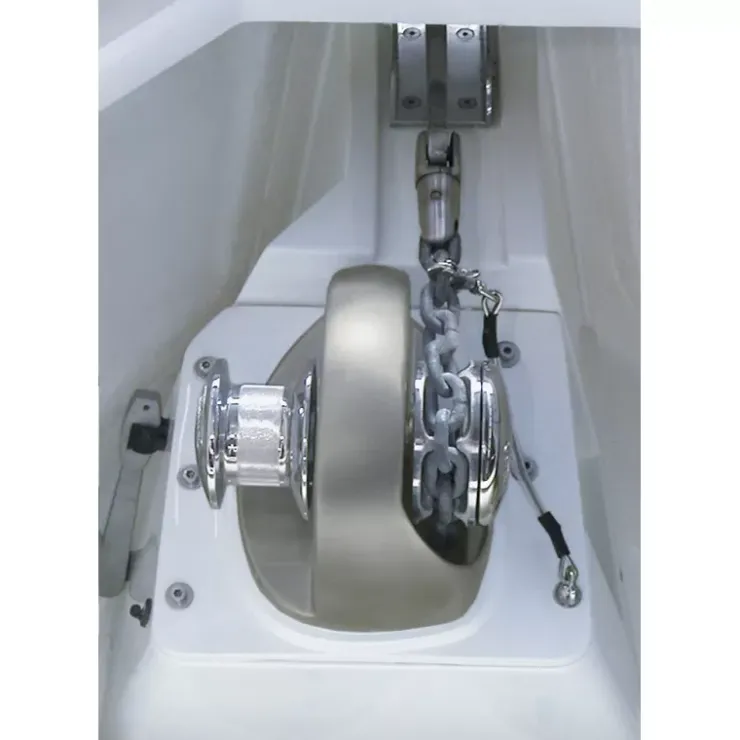

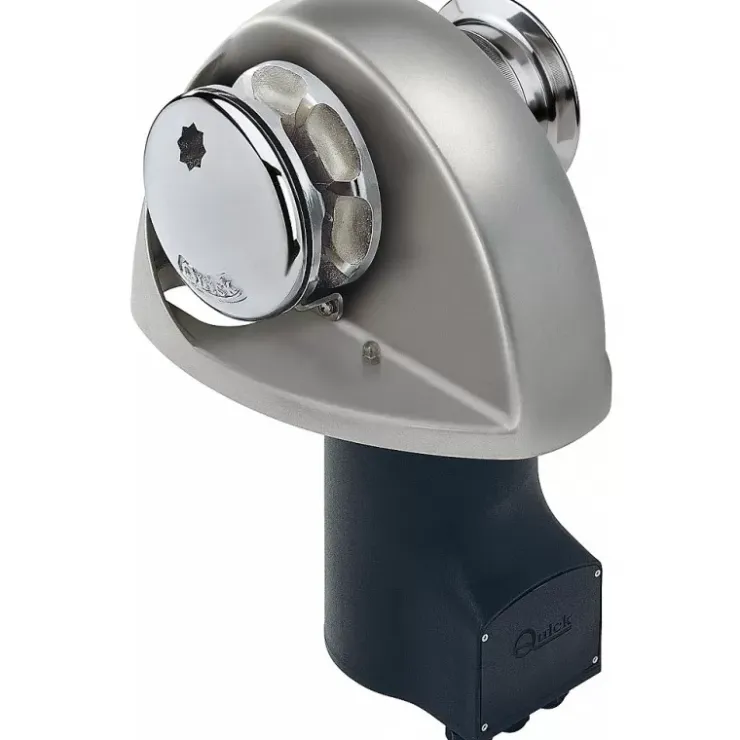

Le guindeau Eagle 12 V 700 W QUICK, avec son axe horizontal, se décline avec un barbotin de 8 ou 10 mm. Il se fixera sur le pont ou dans la baille à mouillage, dans les 2 situations le moteur, orienté verticalement, sera protégé des projections d’eau.

Vous connaitrez précisément la longueur de chaine déployée ou restante en associant un

Il sera idéal pour équiper un bateau d’environ 7-10 m, selon le poids et la taille de votre bateau et la profondeur de la zone de mouillage généralement fréquentée.

La base du guindeau est en aluminium anodisé, ce qui le rend léger et lui confère une grande résistance au milieu salin. La poupée est en inox 316.

Comment installer mon Guindeau Eagle 12 V 700 W QUICK de façon optimale ?

Implantation du guindeau

• Aligner le plus possible la sortie de chaine du barbotin au davier.

• La surface du pont doit être plane, sinon compenser en ajoutant de la matière.
• L’épaisseur du pont doit être comprise entre 35 et 65 mm
• La baille à mouillage doit être suffisamment profonde pour accueillir la chaine, minimum 40 cm.

• Hauteur d’implantation : Afin d’éviter un éventuel ragage de la chaine sur la base du guindeau, le barbotin doit se situer en dessous du davier, (5° maximum) ou à la même hauteur.
• Positionner le gabarit de perçage, et percer les différents trous : Goujons, passage de chaine, moteur
• Nettoyer les trous et protéger les tranches de l’humidité en appliquant une résine, peinture, enduit etc.
• Positionner le joint caoutchouc entre le pont et la partie supérieure du guindeau.
• Mettre le guindeau dans son logement
• Visser les 4 écrous sur les goujons, sans oublier les rondelles frein. Serrer en quinconce les écrous

Fonctionnement

Verrouiller ou déverrouiller l’embrayage à l’aide de la manivelle.

Pour jeter l’ancre : Verrouiller l’embrayage, puis contrôler la descente avec . Il est également possible de faire descendre l’ancre mécaniquement, en régulant la vitesse avec la manivelle.

Pour remonter l’ancre : Verrouiller l’embrayage, puis appuyer sur le bouton « up » de votre  ou de votre . Lors de la remontée, la chaine doit rester le plus vertical possible.  étant remontée sur le davier, mettre un bout pour la sécuriser.

Caractéristiques techniques du guindeau Eagle 12 V 700 W QUICK

• Tension : 12 V
• Force de traction maximale instantanée : 1070 kg
• Charge de travail
  • Force de relevage : 100 kg
  • Charge de rupture : 300 kg
• Vitesse de relevage
  • A la charge de travail : 15,8 m/min
  • Maximale : 28,7 m/min
• Section de câblage minimale : 25 mm²
• Disjoncteur de protection : 60 A.
• Poids :
  • Modèle avec poupée : 22,6 Kg

Contenu de la livraison

• Guindeau
• Barbotin mixte chaine & cordage, 8 et 10 mm ISO & DIN766
• Relais d’inverseur
• Capteur compteur de chaine intégré
• Joint de fixation
• Manivelle
• Visserie
• Gabarit de perçage
• Manuel d’utilisateur
• Conditions de garantie

Ci-dessous, nous vous recommandons de télécharger le manuel d’installation, vous y trouverez les recommandations et détails supplémentaires.
