Guindeau Rider R1 12 V 500 W 6 mm QUICK pour bateau

Quick, entreprise italienne leader sur le marché des produits nautiques à haute technicité, elle développe et assemble des propulseurs d’étrave ou de poupe, des stabilisateurs gyroscopiques, des luminaires, mais aussi des chauffes-eau, et bien évidemment les produits incontournables dans l’univers du mouillage.

En effet, une majorité de constructeurs de nouvelles unités font confiance à la firme italienne, en installant les guindeaux et leurs accessoires périphériques QUICK.

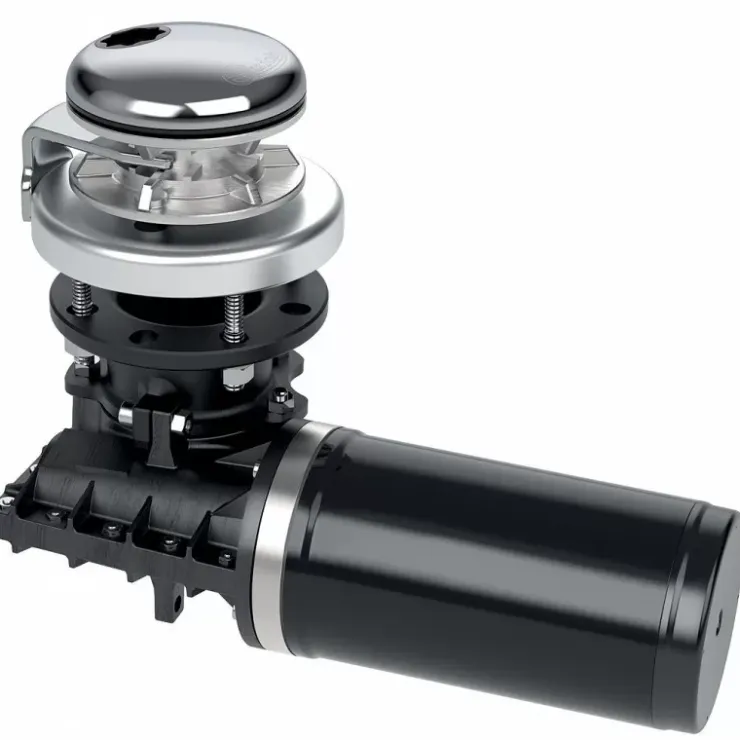

Grâce à son axe vertical, le moteur du guindeau Rider R1 12 V 500 W se loge dans la baille à mouillage. Les bénéfices sont divers : La partie électrique du moteur est totalement protégée des projections d’eau, le pont est plus dégagé, l’esthétique est certaine.

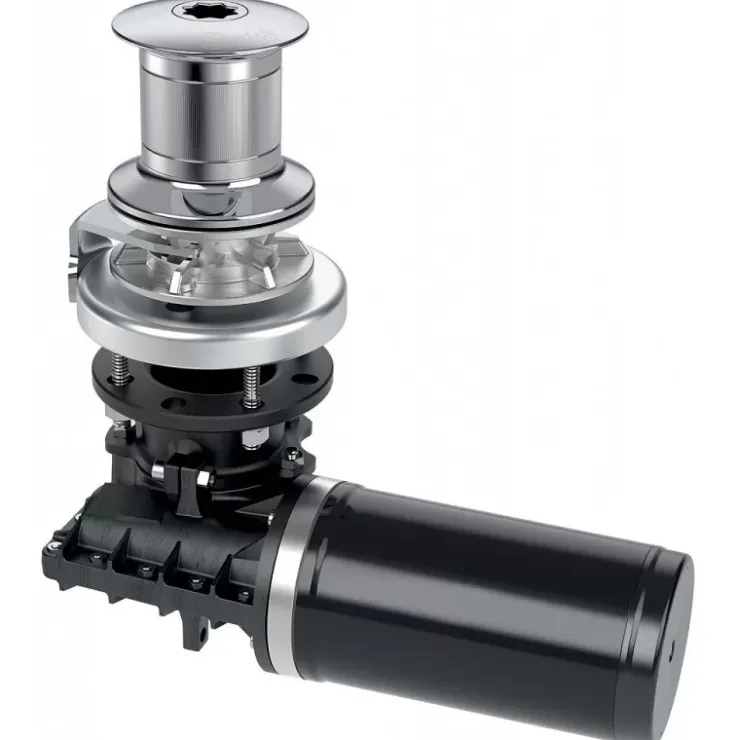

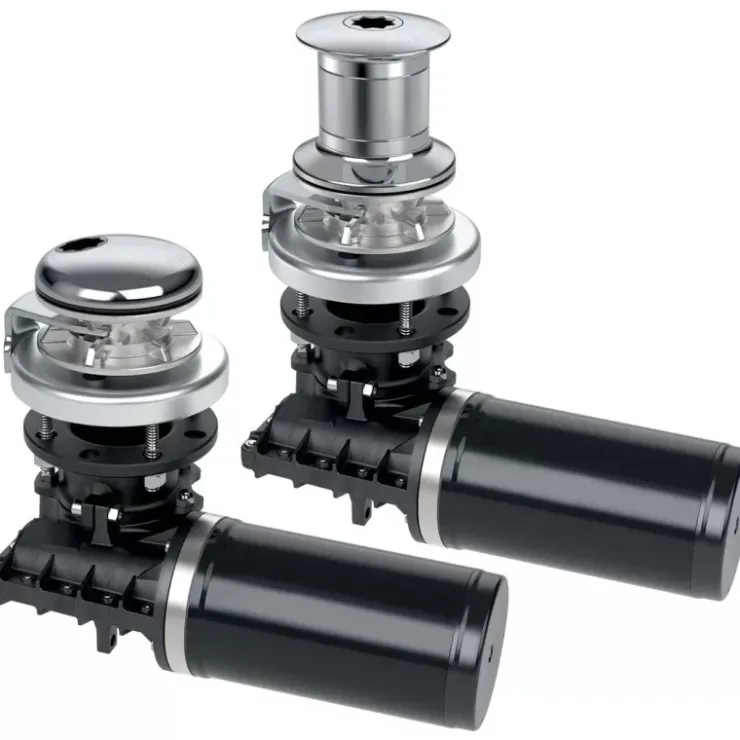

Avec ses 500 W de puissance, ce guindeau sera idéal pour équiper un bateau d’une taille inférieure à 7 m, et se décline avec ou sans poupée. Le barbotin est livré de série d’un aimant capteur, en vous équipant d’un , vous pourrez connaitre précisément la longueur étalée au fond de l’eau ou restante dans votre baille à mouillage.

La base du guindeau est en aluminium anodisé, ce qui le rend particulièrement léger sans renier sur sa robustesse.

Comment installer mon Guindeau Rider R1 12 V 500 W 6 mm QUICK de façon optimale ?

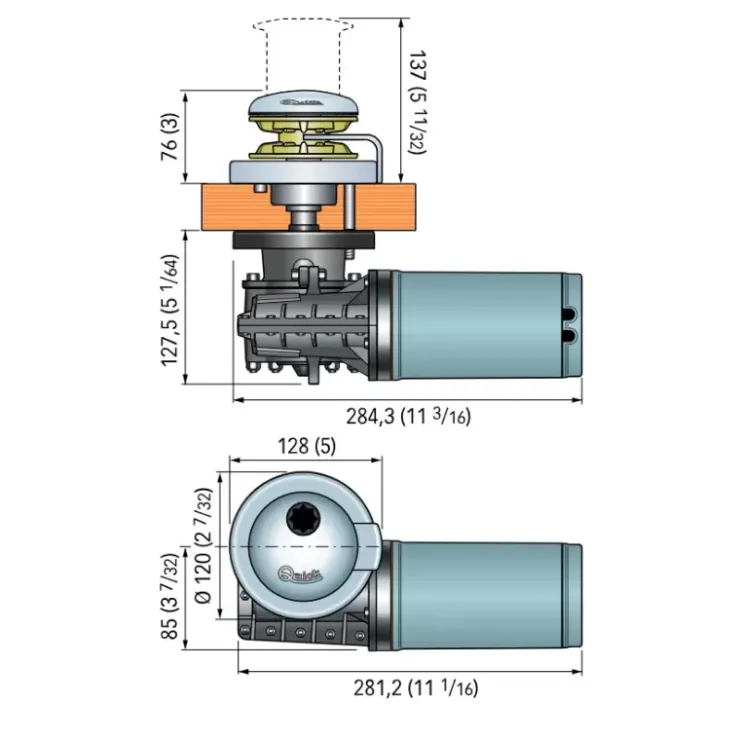

Implantation du guindeau

• Aligner le plus possible la sortie de chaine du barbotin au davier. Tolérance positive de 10°C max admise

• Les surfaces supérieures et inférieures doivent être plates et parallèles, sinon compenser en ajoutant de la matière.
• L’épaisseur du pont doit être comprise entre 20 et 30 mm
• Hauteur d’implantation : Le barbotin doit se situer en dessous du davier, (5° maximum) ou à la même hauteur. Dans le cas où il se trouve au-dessus, la chaine pourrait frotter dessus.

• Positionner le gabarit de perçage, et percer les différents trous : Goujons, passage de chaine, arbre.
• Nettoyer les trous et protéger les tranches de l’humidité en appliquant une résine, peinture, enduit etc.
• Positionner le joint caoutchouc entre le pont et la partie supérieure du guindeau.
• Mettre en place le motoréducteur, en insérant l’arbre
• Visser les 4 écrous sur les goujons, sans oublier les rondelles frein. Serrer en alternance les écrous (quinconce) de manière à plaquer la bride de manière plus homogène.

Fonctionnement

Pour utiliser votre guindeau, démarrer au préalable votre moteur.

Pour jeter l’ancre : Il est possible de faire descendre électriquement la chaine, embrayage serré et en appuyant sur l’. Où manuellement en desserrant l’embrayage. Avec la manivelle, on agit sur la vitesse de descente.

Pour remonter l’ancre : embrayage du barbotin bien serré, appuyer sur le . En jouant sur les manœuvres du bateau, essayer de garder la chaine le plus vertical possible. Contrôler la remontée jusqu’à la fin, puis  avec une garcette sur un point fixe, comme un taquet par exemple.

Caractéristiques techniques du guindeau Rider R1 12 V 500 W 6 mm QUICK

• Tension : 12 V
• Force de traction maximale instantanée : 660 kg
• Charge de travail
  • Force de relevage : 65 kg
  • Charge de rupture : 200 kg
• Vitesse de relevage
  • A la charge de travail : 18,2 m/min
  • Maximale : 25,2 m/min
• Section de câblage minimale : 16 mm²
• Disjoncteur de protection : 60 A.
• Poids :
  • Modèle sans poupée : 7,4 Kg
  • Modèle avec poupée : 8,5 Kg

Contenu de la livraison

• Guindeau
• Barbotin mixte chaine & cordage, 6 mm ISO & DIN766
• Relais d’inverseur
• Capteur compteur de chaine intégré
• Joint de fixation
• Manivelle
• Visserie
• Gabarit de perçage
• Manuel d’utilisateur
• Conditions de garantie

Ci-dessous, nous vous recommandons de télécharger le manuel d’installation, vous y trouverez les recommandations et détails supplémentaires.
